剩余电流互感器（Residual Current Transformer，简称RCT）是一种用于电力系统保护的重要电气设备。它广泛应用于家庭、工业以及公共设施等电气安全防护中，具有监测和预防漏电、过载等问题的功能。本文将介绍剩余电流互感器的工作原理、结构特点、应用领域以及它在现代电气设备中的重要作用。
工作原理
电流感应：剩余电流互感器由一个闭合环形的铁芯和一个线圈组成。当电流通过电路中的导线时，电流会产生磁场。通常情况下，进入和返回的电流是相等的，形成一个闭合回路。
不平衡电流检测：如果电路中发生漏电现象，电流的流向和大小会出现不平衡，导致电流的返回路径不再完全与进入电流相同。剩余电流互感器利用其内部的线圈感应这种不平衡电流。
信号输出：当电流不平衡达到一定的设定阈值时，剩余电流互感器会输出一个报警信号，提示设备或者人员发生了漏电或者电流异常，确保能够及时采取保护措施，防止电击或者火灾等事故发生。

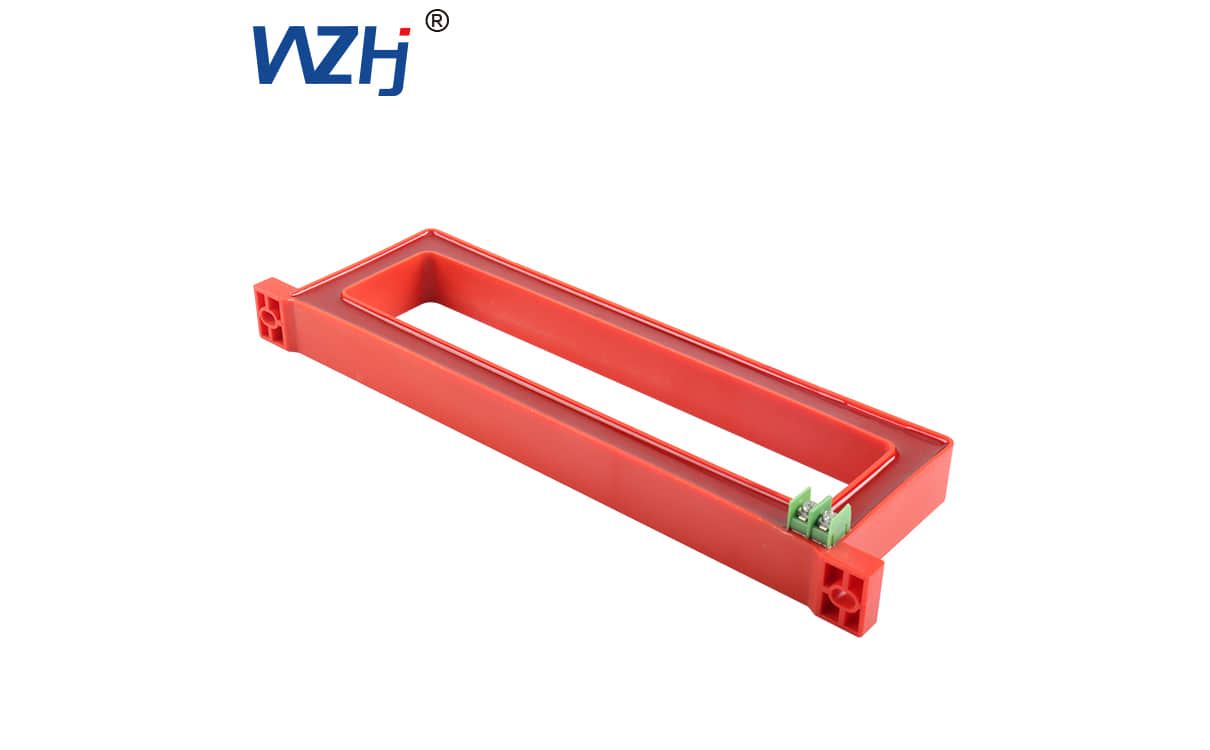

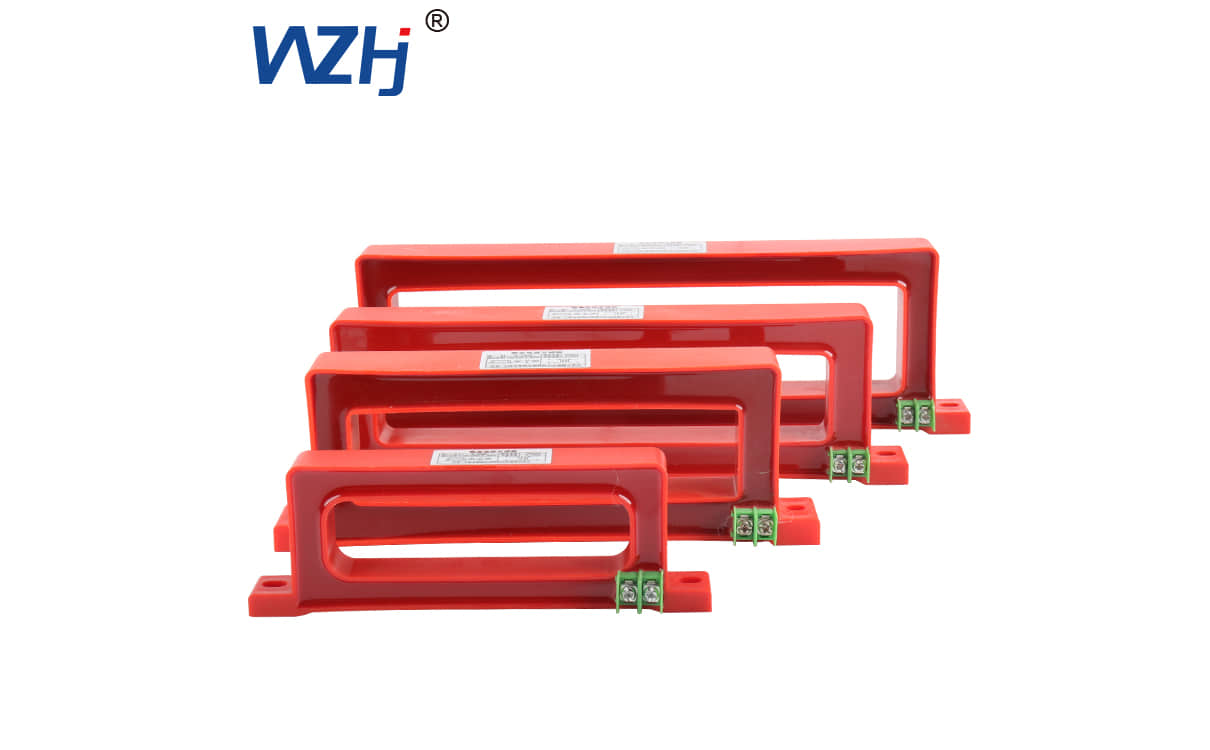

结构特点
剩余电流互感器一般由以下几个部分组成：
铁芯和线圈：这是剩余电流互感器的核心部分。铁芯通过感应电流产生的磁场来进行工作，而线圈则用来监测通过铁芯的电流变化。
接线端子：用于与电路连接，将互感器感应到的电流信号传递到后续的报警装置或控制系统。
外壳：外壳主要起到保护作用，确保内部元件不受外部环境影响，如水汽、灰尘等。
应用领域
剩余电流互感器的应用非常广泛，涵盖了多个领域，尤其在电力系统中占据了不可或缺的地位。具体应用包括：
